Manchons de guidage en céramique de nitrure de silicium, blocs rectangulaires arrondis, pour mécanismes de transfert de plaquettes dans la fabrication de semi-conducteurs

Manchons de guidage en bloc rectangulaire arrondi en céramique de nitrure de silicium pour les mécanismes de transfert de plaquettes dans la fabrication de semi-conducteurs

Aperçu du produit

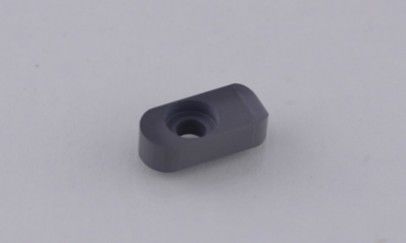

Ce produit est un bloc rectangulaire arrondi en céramique de nitrure de silicium fabriqué à l'aide de la technologie de frittage par pression de gaz. Il présente un aspect gris foncé uniforme avec une finition de surface miroir obtenue grâce à un polissage de précision. Le produit adopte une conception rectangulaire arrondie ergonomique avec un trou traversant circulaire de haute précision traversant le centre, et tous les bords présentent des transitions de rayon lisses. Cette conception évite efficacement la concentration de contraintes tout en assurant la sécurité et la fiabilité pendant l'utilisation, tout en conservant une esthétique géométrique élégante.

Applications principales

• Machines de précision : bagues résistantes à l'usure pour guides linéaires d'équipements automatisés, blocs de connexion rotatifs pour bras robotiques
• Systèmes de contrôle des fluides : connecteurs résistants à la corrosion pour pompes et vannes chimiques, connexions de canalisations de haute pureté
• Fabrication de semi-conducteurs : manchons de guidage pour mécanismes de transfert de plaquettes, poteaux de connexion isolants pour équipements sous vide
• Énergie électrique : composants de support d'isolation pour interrupteurs haute tension, blocs de fixation de dissipation thermique pour équipements électriques
• Instruments de mesure : blocs de positionnement pour plates-formes de mesure de précision, cales de réglage pour instruments optiques

Avantages du produit

→ Résistance à l'usure exceptionnelle : coefficient d'usure <5×10⁻⁸ mm³/N·m, durée de vie supérieure de 10 fois aux matériaux métalliques
→ Excellente résistance mécanique : résistance à la compression ≥2200 MPa, résistance à la flexion ≥650 MPa
→ Résistance à la corrosion exceptionnelle : résiste aux acides forts, aux alcalis et aux solvants organiques
→ Propriétés d'isolation supérieures : résistivité volumique >10¹⁵ Ω·cm, rigidité diélectrique ≥20 kV/mm
→ Faible coefficient de dilatation thermique : 3.2×10⁻⁶/°C, assurant la stabilité dimensionnelle dans les environnements à haute température

Spécifications techniques

Processus de fabrication

Formulation de poudre de haute pureté → Mélange uniforme du liant → Pressage de moule bidirectionnel → Amélioration par pressage isostatique à froid → Frittage par pression de gaz → Meulage grossier → Meulage de précision des coins → Rodage du trou traversant → Polissage miroir → Inspection laser

Consignes d'utilisation

1. Utiliser des outils d'installation spécialisés lors de l'assemblage, éviter le martelage direct

2. Dégagement d'ajustement recommandé : 0,02-0,05 mm

3. Nettoyer et sécher rapidement après utilisation dans des milieux corrosifs

4. Inspecter régulièrement l'usure de la paroi interne du trou traversant, recommandé toutes les 2000 heures de fonctionnement

5. Éviter le contact avec des produits chimiques spécifiques comme l'acide fluorhydrique et l'acide phosphorique chaud

Engagement de service

• Garantie de qualité du produit de 24 mois
• Sélection technique et conseils d'installation gratuits
• Prise en charge des commandes d'essai en petites quantités (Quantité minimale de commande : 20 pièces)
• Fourniture de rapports d'essais de matériaux et de certificats d'utilisation
• Établissement de dossiers clients dédiés avec consultation technique à vie

Foire aux questions

Q : Quels sont les avantages particuliers de la conception à coins arrondis ?
R : La conception à coins arrondis répartit efficacement les contraintes, évite la concentration aux arêtes vives et améliore la résistance aux chocs

Q : Comment la précision dimensionnelle est-elle garantie ?
R : En utilisant l'usinage de précision CNC, la tolérance dimensionnelle atteint ±0,008 mm, la précision du rayon de coin ±0,05 mm

Q : Est-ce adapté aux environnements à haute température et à haute pression ?
R : Particulièrement adapté aux conditions de haute température et de haute pression, maintenant des performances stables à 800°C et 10 MPa

Q : Les personnalisations de taille spéciales sont-elles prises en charge ?
R : Tailles non standard personnalisées prises en charge, taille maximale usinable 150×100×50 mm, diamètre du trou traversant 3-40 mm

Caractéristiques du produit :
Ce produit utilise une conception unique de renforcement des coins arrondis, optimisée par l'analyse des éléments finis pour améliorer la résistance aux chocs de 40 %. Le trou traversant central utilise une technologie de rodage spéciale pour assurer la douceur de la paroi interne au niveau miroir, réduisant efficacement la résistance à l'écoulement des fluides. Le matériau subit des processus de traitement thermique spéciaux avec une taille de grain contrôlée dans la plage de 0,5 à 1,0 μm, combinant une dureté élevée avec une bonne ténacité, atteignant une durée de vie plus de 5 fois supérieure à celle des matériaux traditionnels dans des conditions de travail difficiles.
