Bloc de diapositives irrégulières en céramique au nitrure de silicium - composant structurel intégré de précision multifonctionnel

Bloc coulissant irrégulier en céramique de nitrure de silicium - Composant structurel de précision intégré multifonctionnel

Aperçu du produit

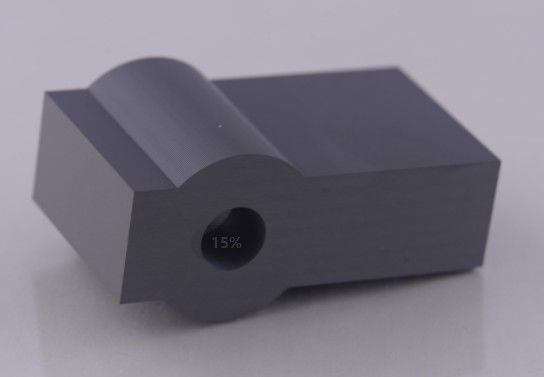

Ce produit est un bloc coulissant irrégulier en céramique de nitrure de silicium fabriqué à l'aide de la technologie de frittage par pression de gaz, présentant une couleur gris foncé uniforme et une douceur de niveau miroir obtenue grâce à un polissage de précision. Le produit adopte une conception structurelle intégrée innovante, combinant un corps principal de bloc irrégulier, une protubérance de positionnement semi-cylindrique et un trou circulaire traversant pour réaliser une intégration structurelle multifonctionnelle. Cette conception composite assure une fonctionnalité de positionnement précise tout en offrant un excellent support mécanique, ce qui le rend particulièrement adapté aux applications d'équipements industriels de haute précision.

Applications principales

• Machines de précision : blocs coulissants de positionnement pour machines-outils CNC, composants de guidage pour équipements automatisés
• Systèmes de contrôle des fluides : raccords d'étanchéité pour pompes et vannes haute pression, revêtements résistants à l'usure pour équipements chimiques
• Fabrication de semi-conducteurs : blocs de connexion pour bras robotiques de transfert de plaquettes, pièces de positionnement isolantes pour équipements sous vide
• Instruments de mesure : bases d'amortissement des vibrations pour plateformes de mesure de précision, composants de nivellement pour instruments optiques
• Équipements spéciaux : blocs coulissants de guidage pour fours à haute température, supports de dissipation thermique pour équipements laser

Avantages du produit

→ Excellentes propriétés mécaniques : résistance à la compression ≥2300 MPa, résistance à la flexion ≥680 MPa
→ Résistance à l'usure exceptionnelle : dureté Vickers ≥1520 HV, durée de vie à l'usure 8 fois supérieure à celle des matériaux métalliques
→ Résistance supérieure à la température : température de fonctionnement continu -60℃～1300℃
→ Excellente performance d'isolation : résistivité volumique >10¹⁵ Ω·cm, rigidité diélectrique ≥22 kV/mm
→ Faible coefficient de dilatation thermique : 3.2×10⁻⁶/℃, assurant la stabilité dimensionnelle dans les environnements à haute température

Spécifications techniques

Processus de fabrication

Formulation de poudre de haute pureté → Mélange uniforme du liant → Pressage isostatique → Dégazage sous vide → Frittage par pression de gaz → Meulage grossier tridimensionnel → Usinage de précision des trous → Meulage fin de surface → Polissage miroir → Contrôle non destructif

Consignes d'utilisation

1. Assurer un alignement précis entre la protubérance de positionnement et la rainure correspondante lors de l'installation

2. Dégagement recommandé : 0,03-0,08 mm

3. Prévoir une marge de dilatation thermique lors de l'utilisation dans des conditions de haute température

4. Inspecter régulièrement la paroi interne du trou traversant et la protubérance de positionnement pour détecter l'usure

5. Éviter le contact avec des milieux fortement corrosifs tels que l'acide fluorhydrique et les solutions alcalines concentrées chaudes

Engagement de service

• Garantie de qualité du produit de 18 mois
• Sélection technique et conseils d'installation gratuits
• Prise en charge des commandes d'essai en petites quantités (Quantité minimale de commande : 15 pièces)
• Fourniture de rapports d'essais de matériaux et de certificats d'utilisation
• Établissement de dossiers clients dédiés avec consultation technique à vie

Questions fréquemment posées

Q : Quels sont les avantages de conception de la protubérance semi-cylindrique ?
R : La structure semi-cylindrique assure un positionnement radial précis tout en facilitant le réglage de l'alignement lors de l'installation

Q : Comment la précision dimensionnelle est-elle garantie ?
R : En utilisant des centres d'usinage à cinq axes, la tolérance dimensionnelle atteint ±0,01 mm, la circularité ≤0,005 mm

Q : Comment se comporte-t-il dans les environnements vibrants ?
R : Les caractéristiques d'amortissement élevées du nitrure de silicium le rendent particulièrement adapté aux environnements vibrants, avec un meilleur amortissement des vibrations que les matériaux métalliques

Q : La structure complexe personnalisée est-elle prise en charge ?
R : Prend en charge la personnalisation de la modélisation 3D, taille maximale des pièces structurelles complexes usinables 150×100×80 mm
