Arbre étagé en céramique de nitrure de silicium de haute précision - Solution de transmission avancée conçue pour les applications exigeantes

Échafaudage en céramique à haute précision au nitrure de silicium - Solution de transmission avancée conçue pour des applications exigeantes

Vue d'ensemble du produit

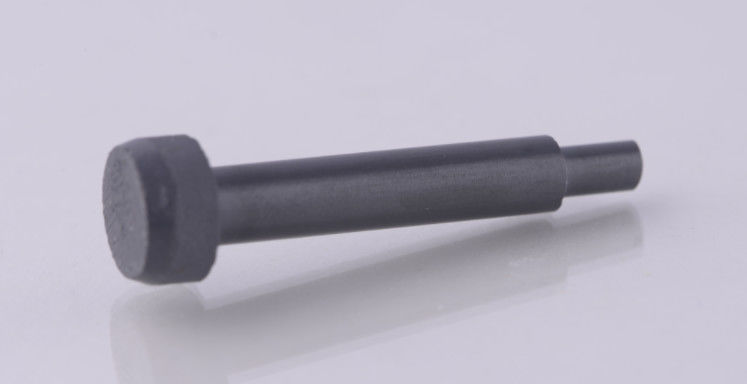

Cet arbre à étages, fabriqué à partir d'un matériau en céramique au nitrure de silicium de haute pureté, représente une réalisation culminante de la technologie moderne de la céramique industrielle.Le produit présente une couleur noire foncée avec une surface spécialement traitée qui présente une couleur fine, une texture mate uniforme, lisse au toucher et totalement exempte d'imperfections de surface.un corps de transmission de même diamètre, et une extrémité de précision de petit diamètre, créant un système de vérification mécanique et de distribution fonctionnel parfait.Chaque zone de transition de diamètre intègre des conceptions d'arc optimisées qui éliminent efficacement la concentration de stress, assurant la fiabilité dans des conditions de fonctionnement extrêmes.

Caractéristiques principales et avantages

• Des performances mécaniques exceptionnelles: résistance à la flexion ≥ 750 MPa, résistance à la compression ≥ 2500 MPa, capable de résister à des charges dynamiques extrêmes

• Résistance à l'usure supérieure: dureté de Vickers HV≥1700, coefficient de frottement inférieur à 0.1, la durée de vie est supérieure à 10 fois celle de l'acier à roulements de qualité supérieure

• Une excellente stabilité thermique: Plage de température de fonctionnement de -196°C à 1300°C, coefficient de dilatation thermique aussi bas que 3,1 × 10−6/K

• Stabilité dimensionnelle parfaite: Taux de variation dimensionnelle inférieur à 0,02% en cas de fortes fluctuations de température

• Conception structurelle optimisée: Tolérances de diamètre strictement contrôlées à ± 0,003 mm, erreur de rondeur ≤ 0,001 mm

Applications typiques

• Des machines-outils de haute précision: Arbre de transmission à moteur à grande vitesse à broche, arbre de positionnement de la meuleuse à coordonnées de précision

• Équipement de fabrication de semi-conducteurs: Armes de transmission robotisées sous vide, noyaux d'arbre de précision pour alignement des plaquettes

• Secteur de l'aérospatiale: Poteaux de détection des moteurs d'aéronefs, poteaux de transmission du mécanisme de guidage des engins spatiaux

• Équipement pour la nouvelle énergie: Poteaux de rotor des compresseurs à piles à combustible, poteaux de mesure de vitesse des équipements éoliens

Spécifications techniques

Processus de fabrication

Ultra-high purity powder selection → Nanoscale dispersion treatment → Precision isostatic pressing → Atmosphere-protected high-temperature sintering → Multi-station CNC precision grinding → Ultra-precision polishing → Laser geometric measurement → Ultrasonic flaw detection → Clean room packaging → Vacuum shock-proof packaging

Lignes directrices d'utilisation

1. Utiliser des outils d'installation hydraulique spécialisés pour assurer une distribution uniforme de la force axiale

2. Adaptation d'interférence recommandée de 0,002-0,006 mm lors de l'accouplement avec des roulements

3. La vitesse de changement de température de fonctionnement doit être contrôlée à ≤ 150°C/minute.

4. Inspection recommandée de l'état de la surface du journal toutes les 500 heures de fonctionnement

5. Utilisez des nettoyants en céramique spécialisés, évitez de gratter avec des outils métalliques

Service et soutien

• Période de garantie de qualité prolongée de 24 mois

• Fichiers complets de suivi du cycle de vie du produit

• Équipe technique professionnelle fournissant des conseils d'installation

• Mécanisme d'intervention d'urgence de deux heures

• Rapports réguliers d'analyse de l'état de fonctionnement de l'équipement

Questions fréquentes

Q: Quelle est la performance de l'équilibre dynamique dans des conditions de rotation à grande vitesse?
A: Grâce à une correction de l'équilibre dynamique de précision, le déséquilibre résiduel est inférieur à 0,5 g·mm/kg, ce qui assure un fonctionnement en douceur à 20 000 tr/min.

Q: Soutienez-vous la personnalisation de tailles spéciales et de niveaux de précision?
R: La personnalisation complète est disponible, longueur maximale de traitement 500 mm, plage de diamètre 3-80 mm, plus haute précision jusqu'à la qualité IT4

Q: Quelle est la durabilité dans les environnements corrosifs?
A: Profondeur annuelle de corrosion inférieure à 0,01 mm dans des milieux corrosifs à pH 1-13, taux de rétention de résistance ≥ 95%
