Les fondements de la mesure de précision: des blocs de référence en céramique au nitrure de silicium

Les Fondements de la Mesure de Précision : Blocs de Référence en Céramique de Nitrure de Silicium

Introduction

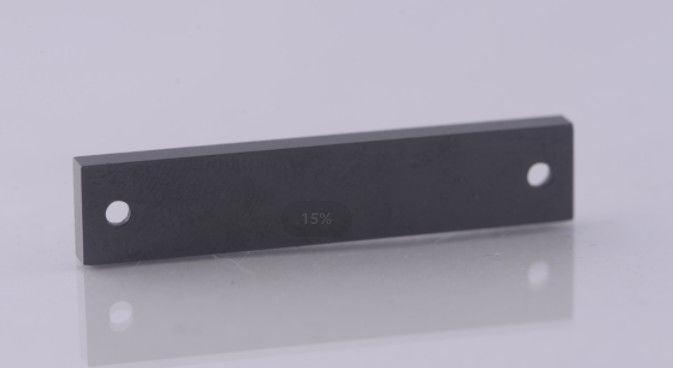

Les blocs de référence en céramique de nitrure de silicium sont des dispositifs de référence essentiels dans la fabrication et la métrologie de précision modernes. Fabriqués à partir de nitrure de silicium (Si₃N₄) haute performance par métallurgie des poudres avancée et procédés d'usinage de précision, ils offrent une stabilité dimensionnelle inégalée, un coefficient de dilatation thermique extrêmement faible et des propriétés mécaniques exceptionnelles. Ils sont le remplacement idéal des cales étalons en acier traditionnelles, fournissant une norme de longueur fiable pour la mesure de haute précision.

Applications

Ce produit est principalement utilisé pour :

• Machines de Mesure Tridimensionnelles (MMT) : Pour la vérification de la précision et la surveillance régulière des performances.

• Machines-outils CNC de précision : Pour l'étalonnage des machines et la compensation des erreurs.

• Interféromètres laser : Agissant comme miroirs de référence

• Laboratoires de métrologie : Servant de norme la plus élevée pour le transfert de longueur et l'étalonnage des instruments de mesure.

• Contrôle qualité et production dans les industries de l'ultra-précision comme la fabrication de semi-conducteurs et le traitement optique.

Avantages clés

• Stabilité exceptionnelle : Très résistant à la déformation due aux changements de température et d'humidité, offrant une stabilité dimensionnelle à long terme bien supérieure à celle du métal.

• Résistance à l'usure supérieure : La dureté Vickers élevée offre une résistance à l'usure extrême, assurant une longue durée de vie et une précision maintenue.

• Léger : La densité n'est que de 40 % de celle de l'acier, ce qui facilite la manipulation et l'utilisation fréquente et réduit la fatigue de l'opérateur.

• Excellente résistance à la corrosion : Inerte à la plupart des produits chimiques, adapté à une utilisation dans des environnements difficiles et totalement inoxydable.

• Faible coefficient de dilatation thermique : Minimisé par les fluctuations de la température ambiante, garantissant des résultats de mesure plus fiables.

Tableau des spécifications

Processus de fabrication

1. Préparation de la poudre : La poudre de silicium de haute pureté est mélangée uniformément avec des adjuvants de frittage mineurs.

2. Moulage : La poudre est pressée en un corps « vert » de la forme souhaitée par pressage à sec ou pressage isostatique à froid (CIP).

3. Frittage : Le corps est fritté à haute température sous atmosphère protectrice en utilisant une liaison réactive ou un pressage à chaud pour obtenir une densité élevée.

4. Usinage de précision : Le bloc fritté est dégrossi et finement rectifié à l'aide de meules diamantées pour obtenir les dimensions initiales.

5. Super Finition : Rodé à une rugosité de surface de niveau nanométrique et à une planéité extrême sur des plaques spécialisées à l'aide d'un composé diamanté.

6. Certification et emballage : Chaque bloc est livré avec un certificat d'étalonnage d'un institut de métrologie faisant autorité et est emballé dans un emballage antistatique et antichoc.

Instructions d'utilisation

• Avant utilisation : Laisser le bloc se stabiliser dans l'environnement de la salle de mesure pendant au moins 4 heures.

• Manipulation : Toujours porter des gants propres et non pelucheux pour éviter de contaminer les faces de mesure avec les huiles de la peau.

• Essorage : Faites glisser doucement le bloc contre un autre bloc ou une autre surface pour créer une liaison étroite par adhésion moléculaire (essorage).

• Stockage : Conserver dans son étui dédié dans un environnement sec, propre et sans vibrations.

Service après-vente

Nous offrons une garantie de 12 mois. Pendant cette période, les produits présentant des dommages non causés par l'homme seront réparés ou remplacés gratuitement. Nous proposons également des services de réétalonnage et d'inspection périodiques.

FAQ

• Q : Pourquoi choisir le nitrure de silicium plutôt que le carbure de tungstène ou la zircone ?
  R : Le nitrure de silicium offre le meilleur équilibre global entre dureté, ténacité à la rupture, coefficient de dilatation thermique et densité.

• Q : Faut-il l'huiler pour la prévention de la rouille comme les cales étalons en acier ?
  R : Non, absolument pas. Le nitrure de silicium est totalement inoxydable. Il suffit de le garder propre et sec.

• Q : Comment puis-je le réétalonner ?
  R : Nous fournissons des services d'étalonnage professionnels ou pouvons recommander des instituts nationaux de métrologie. Un cycle de réétalonnage typique est de 1 an.
